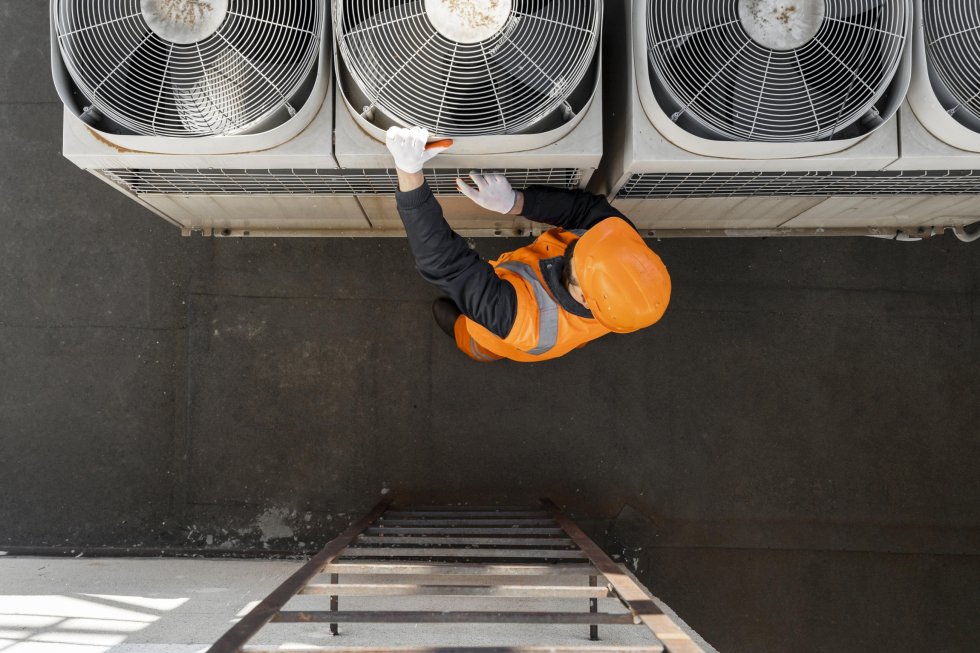

VRF-системы кондиционирования: что это такое и как они работают

Представьте себе здание, где в одном кабинете жарко от работающей техники и требуется интенсивное охлаждение, а в соседнем — прохладно, и там, наоборот, нужно немного подогреть воздух. Обычные кондиционеры справляются с такой задачей плохо: они либо включаются, либо выключаются, не умея гибко подстраиваться под разные потребности. Именно для таких ситуаций и были созданы VRF-системы — современные климатические комплексы, способные одновременно управлять температурой в десятках помещений независимо друг от друга.

Сегодня VRF-технология уверенно выходит за рамки элитных бизнес-центров и становится всё более доступной для частных домов, торговых площадок, медицинских учреждений и даже школ. Но что именно скрывается за этой аббревиатурой? Как устроена такая система и почему она считается одной из самых эффективных в сфере кондиционирования? В этой статье мы подробно разберём принцип работы VRF, её ключевые компоненты, режимы функционирования и реальные преимущества — без лишней теории и сложных терминов.

Оглавление

Что означает аббревиатура VRF и как она связана с климат-контролем

Аббревиатура VRF расшифровывается как Variable Refrigerant Flow — то есть «переменный расход хладагента». Это ключ к пониманию всей технологии. В отличие от традиционных систем, где компрессор работает в режиме «включено/выключено», VRF постоянно регулирует количество фреона, поступающего к каждому внутреннему блоку, в зависимости от текущей потребности в охлаждении или обогреве.

Представьте водопроводный кран: вы не просто открываете его на максимум или закрываете полностью — вы плавно регулируете напор воды под свои нужды. Точно так же VRF-система «подкручивает» поток хладагента, обеспечивая точный температурный контроль без резких скачков и перерасхода энергии.

Современные решения для климат-контроля в офисах, торговых центрах и частных домах всё чаще основаны на технологии VRF-системы. Такой подход позволяет гибко управлять микроклиматом в десятках помещений одновременно.

Как это связано с климат-контролем?

Климат-контроль — это не просто поддержание одной и той же температуры во всём здании. Это умение адаптироваться к разным условиям: солнечная сторона или тень, количество людей в помещении, работающее оборудование, время суток. VRF-системы справляются с этим за счёт:

• Инверторного управления компрессором — он меняет свою производительность плавно, а не ступенчато;
• Индивидуальной регулировки потока хладагента к каждому внутреннему блоку через электронные расширительные вентили;
• Центрального контроллера, который собирает данные со всех датчиков и координирует работу всей системы в реальном времени.

Благодаря этому VRF обеспечивает не просто комфорт, а именно адаптивный комфорт — там, где он нужен, и в том объёме, который требуется. Именно эта способность к гибкой регулировке и делает технологию VRF одним из самых эффективных решений для современного кондиционирования.

Основные компоненты VRF-системы: от внешнего блока до внутренних модулей

VRF-система — это не просто «один большой кондиционер», а сложный, но гармонично работающий комплекс. Каждый элемент в нём выполняет свою роль, и от правильного подбора и взаимодействия компонентов зависит вся эффективность работы. Рассмотрим ключевые части такой системы.

Наружный (внешний) блок

Это «сердце» всей VRF-системы. Именно здесь расположен инверторный компрессор, конденсатор, вентиляторы и управляющая электроника. Наружный блок отвечает за циркуляцию хладагента и регулировку его давления и температуры. Современные модели оснащены несколькими компрессорами, что повышает надёжность и позволяет системе продолжать работать даже при частичном выходе из строя одного из них.

Внутренние блоки

Их количество может достигать десятков — всё зависит от масштаба объекта. Внутренние блоки бывают разных типов:

• Канальные — монтируются скрыто, за подвесным потолком, и раздают воздух через воздуховоды;
• Кассетные — устанавливаются в потолок и подают воздух равномерно в четырёх направлениях;
• Настенные — привычные сплит-системы, но совместимые с VRF-магистралью;
• Напольно-потолочные — подходят для помещений с панорамными окнами или где нет возможности монтажа в потолке.

Все они подключаются к единой фреоновой магистрали и управляются централизованно.

Фреоновая магистраль

Это система медных труб, по которой хладагент циркулирует между наружным и внутренними блоками. От качества монтажа этой магистрали — герметичности, правильного уклона, изоляции — напрямую зависит долговечность и энергоэффективность всей системы.

Система управления

Каждый внутренний блок оснащён датчиком температуры и электронным расширительным вентилем. Эти элементы получают команды от центрального контроллера, который анализирует текущие условия во всех зонах и корректирует подачу хладагента. Управление может осуществляться как с локальных пультов, так и через централизованную панель или даже мобильное приложение.

Все эти компоненты работают как единый организм — без лишних усилий, но с высокой точностью. Именно поэтому проектирование VRF требует глубокого понимания не только климатического оборудования, но и особенностей конкретного здания.

Принцип работы: как регулируется расход хладагента в реальном времени

Сердцевина технологии VRF — это способность динамически изменять количество хладагента, поступающего к каждому внутреннему блоку. Этот процесс происходит непрерывно и автоматически, без участия человека. Давайте разберёмся, как именно система «понимает», сколько фреона нужно подать в то или иное помещение.

От запроса до реакции

Всё начинается с простого: пользователь устанавливает желаемую температуру на пульте управления внутреннего блока. Датчик в этом блоке фиксирует текущую температуру воздуха и передаёт информацию центральному контроллеру. Система сравнивает заданное и фактическое значение и определяет, требуется ли охлаждение или обогрев, и с какой интенсивностью.

Роль электронного расширительного вентиля (ЭРВ)

Каждый внутренний блок оснащён собственным электронным расширительным вентилем. Это миниатюрный клапан, который может открываться или закрываться с точностью до долей миллиметра. Именно он регулирует объём хладагента, поступающего в испаритель конкретного блока. Чем больше разница между заданной и текущей температурой — тем шире открывается ЭРВ и тем интенсивнее идёт теплообмен.

Инверторный компрессор: плавная адаптация мощности

Наружный блок получает суммарный запрос от всех внутренних модулей и корректирует работу компрессора. Вместо того чтобы включаться на полную мощность и потом выключаться (как в обычных сплит-системах), инверторный компрессор плавно меняет частоту вращения. Это позволяет:

• поддерживать стабильное давление в магистрали;
• избегать резких скачков энергопотребления;
• обеспечивать тихую работу даже при высокой нагрузке.

Обратная связь и балансировка

Система не просто реагирует на запросы — она постоянно анализирует их совокупность. Например, если большинство помещений уже достигли комфортной температуры, а одно только что включилось, VRF перераспределит поток хладагента в пользу нового запроса, не перегружая компрессор. Такой подход обеспечивает не только комфорт, но и максимальную энергоэффективность: система всегда работает

Режимы работы VRF — охлаждение, обогрев и одновременный режим для разных зон

Одно из главных преимуществ VRF-систем — их способность не просто поддерживать комфортную температуру, а делать это гибко, в зависимости от реальных условий в каждом помещении. Благодаря особой конструкции магистрали и умной логике управления, такие системы могут работать в нескольких режимах, включая уникальный — одновременное охлаждение и обогрев.

Режим только охлаждения или только обогрева

В базовом варианте VRF работает так же, как обычная система кондиционирования: все внутренние блоки либо охлаждают воздух, либо нагревают его. Этот режим используется, когда климатические потребности во всех зонах совпадают — например, летом в офисном здании или зимой в жилом доме. Система при этом максимально эффективна за счёт инверторного управления и точной дозировки хладагента.

Одновременный режим: тепло и холод в одном здании

Гораздо интереснее возможности VRF проявляются в так называемом heat recovery («возврат тепла») режиме. Он доступен в трёхтрубных системах или в двухтрубных с дополнительным модулем рекуперации. В этом случае часть внутренних блоков может охлаждать воздух, а другие — использовать выделяемое при этом тепло для обогрева.

Как это работает? При охлаждении одного помещения компрессор выделяет тепло, которое обычно выбрасывается наружу. В режиме рекуперации это тепло перенаправляется по отдельной линии к тем блокам, где требуется обогрев. Получается, что энергия не тратится впустую — она сразу идёт на пользу другим зонам.

Когда это действительно нужно?

Такой режим особенно ценен в следующих ситуациях:

• в южных регионах зимой, когда солнечная сторона перегревается, а северная — остаётся холодной;
• в зданиях с разной тепловой нагрузкой: серверные, кухни, торговые залы требуют постоянного охлаждения, тогда как офисы или склады — обогрева;
• в медицинских учреждениях, где стабильный микроклимат критичен круглый год.

Благодаря этой функции VRF-системы не просто обеспечивают комфорт — они делают это с минимальными затратами энергии, превращая «отходы» одного процесса в ресурс для другого.

Отличия VRF от сплит-систем и мультизональных систем: в чём преимущество

На первый взгляд, VRF может показаться просто «большой сплит-системой». Однако на практике это принципиально иная технология, которая решает задачи, недоступные обычным кондиционерам. Чтобы понять её ценность, стоит сравнить VRF с двумя ближайшими аналогами — бытовыми сплит-системами и мультизональными (multi-split) установками.

Сплит-системы: простота, но без гибкости

Классическая сплит-система объединяет один наружный блок и один внутренний. Её главные плюсы — низкая стоимость и простота монтажа. Но если нужно охладить несколько комнат, приходится ставить столько же отдельных систем. Это приводит к:

• перегруженности фасада здания наружными блоками;
• отсутствию централизованного управления;
• повышенному энергопотреблению из-за несогласованной работы компрессоров.

Кроме того, сплит-системы не умеют работать в одновременном режиме охлаждения и обогрева — каждая из них функционирует изолированно.

Мультизональные системы: шаг вперёд, но не прорыв

Multi-split — это компромисс между сплитом и VRF. Один наружный блок обслуживает до 4–5 внутренних модулей. Уже лучше: меньше внешних блоков, есть единое управление. Однако у таких систем есть серьёзные ограничения:

• все внутренние блоки работают в одном режиме — либо только охлаждение, либо только обогрев;
• мощность распределяется жёстко: если включён один блок, он получает всю мощность, а при включении второго — нагрузка делится примерно пополам, вне зависимости от реальных потребностей;
• максимальная длина фреоновой трассы и перепад высот сильно ограничены.

Почему VRF — следующий уровень?

VRF-системы лишены этих недостатков. Они предлагают:

• Индивидуальный контроль — каждый блок работает независимо;
• Переменный расход хладагента — мощность распределяется точно по запросу, а не «на глаз»;
• Режим рекуперации тепла — одновременная работа в разных режимах;
• Большую масштабируемость — до 64 внутренних блоков с одного наружного, трассы до 1000 м, перепад высот до 50 м.

Да, первоначальные вложения в VRF выше, чем в multi-split. Но за счёт энергоэффективности, гибкости и долговечности такая система окупается — особенно на объектах со сложной планировкой и разнородными климатическими задачами.

Как устроена система управления: роль контроллеров и датчиков температуры

Если наружный блок — это «сердце» VRF-системы, то система управления — её «мозг». Именно она превращает набор технических компонентов в единый, адаптивный организм, способный поддерживать комфорт без участия человека. Управление в VRF построено на постоянном обмене данными между датчиками, внутренними блоками и центральным контроллером.

Датчики: глаза и уши системы

Каждый внутренний блок оснащён как минимум одним встроенным датчиком температуры воздуха. Некоторые модели дополнительно используют датчики присутствия, влажности или даже качества воздуха. Эти сенсоры постоянно передают информацию о текущих условиях в помещении. На основе этих данных система принимает решение: увеличить или уменьшить поток хладагента, переключить режим или временно приостановить работу.

Электронные расширительные вентили: исполнительная система

Получив команду от контроллера, каждый внутренний блок корректирует положение своего электронного расширительного вентиля (ЭРВ). Это происходит с частотой несколько раз в секунду. Благодаря такой точности система поддерживает заданную температуру с погрешностью не более ±0,5 °C — без резких включений и выключений, характерных для обычных кондиционеров.

Центральный контроллер: координатор всего процесса

Все данные со всех блоков стекаются в центральный контроллер — аппаратный или программный модуль, который анализирует общую нагрузку, распределяет мощность и управляет работой компрессора. Он также обеспечивает:

• автоматическое переключение между режимами (охлаждение/обогрев/рекуперация);
• балансировку давления в магистрали;
• самодиагностику и оповещение об ошибках;
• интеграцию с системами «умного дома» или BMS (Building Management System).

Интерфейсы управления: от пульта до смартфона

Пользователь может взаимодействовать с системой разными способами:

• Локальные пульты — для базовых настроек каждого помещения;
• Централизованная панель — для управления всеми зонами с одного места (часто используется в офисах или гостиницах);
• Мобильное приложение или веб-интерфейс — для удалённого контроля через интернет.

При этом все изменения мгновенно учитываются системой, и алгоритм управления адаптируется в реальном времени. Это делает VRF не просто климатической установкой, а полноценной интеллектуальной системой поддержания микроклимата.

Типы VRF-систем: двухтрубные, трёхтрубные и системы с рекуперацией тепла

Не все VRF-системы одинаковы. В зависимости от архитектуры фреоновой магистрали и возможностей управления потоком хладагента выделяют несколько ключевых типов. Выбор между ними напрямую влияет на функциональность, стоимость и энергоэффективность будущей установки.

Двухтрубные VRF-системы

Это самый распространённый и экономичный вариант. Как следует из названия, между наружным и внутренними блоками проложены две трубы: одна для жидкого хладагента, другая — для газообразного. Такая система может работать либо в режиме охлаждения, либо в режиме обогрева, но не одновременно.

Двухтрубные VRF подходят для объектов, где климатические задачи однородны: жилые дома, школы, офисы в умеренном климате. Они проще в монтаже, дешевле по оборудованию и обслуживанию, но лишены функции рекуперации тепла.

Трёхтрубные VRF-системы

В таких системах используется три линии трубопроводов: жидкостная, газовая и дополнительная — для переноса горячего газа. Благодаря этому появляется возможность реализовать режим одновременного охлаждения и обогрева. Внутренние блоки, которым нужно тепло, подключаются к линии горячего газа, а те, что требуют охлаждения — к основной газовой магистрали.

Трёхтрубные решения сложнее в проектировании и монтаже, но они обеспечивают максимальную гибкость и энергоэффективность за счёт использования «отходящего» тепла.

VRF с модулем рекуперации (Heat Recovery)

Современные производители часто предлагают компромиссный вариант: двухтрубную систему с дополнительным рекуперационным модулем, установленным во внешнем блоке или рядом с ним. Этот модуль эмулирует функции третьей трубы, позволяя перенаправлять тепло между зонами без прокладки отдельной магистрали.

Такой подход снижает стоимость монтажа по сравнению с классической трёхтрубной системой, но сохраняет ключевое преимущество — возможность одновременной работы в разных режимах. Это особенно актуально для южных регионов, где даже зимой часть помещений нуждается в охлаждении.

При выборе типа VRF важно учитывать не только текущие задачи, но и перспективу: если в будущем возможны разнородные тепловые нагрузки, лучше сразу предусмотреть систему с рекуперацией. Это избавит от необходимости полной замены оборудования позже.

Почему VRF подходит для крупных объектов: масштабируемость и энергоэффективность

VRF-системы изначально создавались для зданий, где стандартные решения не справляются с разнообразием климатических задач. Их главные козыри — способность расти вместе с объектом и обеспечивать высокую энергоэффективность даже при сложной архитектуре.

Масштабируемость: от небольшого офиса до многоэтажного комплекса

Одна VRF-система может обслуживать от нескольких до десятков внутренних блоков. Современные модели позволяют подключать до 64 внутренних модулей к одному наружному блоку, а при необходимости — объединять несколько наружных блоков в каскад. Это даёт огромную гибкость:

• можно начать с минимальной конфигурации и постепенно расширять систему;
• не нужно выделять отдельное техническое помещение — наружные блоки компактны и монтируются на фасаде или кровле;
• длина фреоновой трассы достигает 1000 метров, а перепад высот между блоками — до 50 метров, что идеально для многоэтажек.

Такой подход упрощает проектирование и снижает затраты на инфраструктуру — нет необходимости тянуть отдельные коммуникации для каждой зоны.

Энергоэффективность: меньше затрат — больше комфорта

Крупные объекты потребляют много энергии, и здесь VRF демонстрирует свои сильные стороны:

• Инверторное управление позволяет компрессору работать только настолько, насколько это нужно. При частичной нагрузке (а она бывает большую часть времени) энергопотребление снижается пропорционально.
• Режим рекуперации тепла позволяет использовать «лишнее» тепло от охлаждения одних помещений для обогрева других. Это может сократить общее потребление электроэнергии на 20–30% в межсезонье.
• Точная дозировка хладагента исключает перерасход: каждый блок получает ровно столько фреона, сколько требуется для поддержания заданной температуры.

Долгосрочная выгода

Хотя первоначальные инвестиции в VRF выше, чем в набор сплит-систем, разница окупается за счёт:

• сниженных счетов за электричество;
• меньшего износа оборудования благодаря плавной работе компрессора;
• упрощённого обслуживания — вся система диагностируется централизованно.

Для бизнес-центров, торговых комплексов, гостиниц и жилых комплексов это делает VRF не просто техническим, а экономически обоснованным выбором.

Автор: Хижняк Юрий, инженер по системам вентиляции и кондиционирования, Краснодар
