Как работает кондиционер: устройство и принцип охлаждения воздуха

Основные компоненты: из чего состоит сплит-система

Современный бытовой кондиционер, чаще всего представленный сплит-системой, – это не моноблок, а комплекс из двух взаимодействующих частей. Их слаженная работа и обеспечивает желаемый микроклимат.

1. Внешний блок (наружный) устанавливается на улице – на фасаде здания, балконе, крыше или специальной конструкции. Он содержит наиболее шумные и мощные элементы системы:

• Компрессор - главный "двигатель" кондиционера. Его задача – сжимать газообразный хладагент, поступающий из внутреннего блока, резко повышая его давление и, как следствие, температуру. Именно компрессор потребляет основную часть электроэнергии.
• Конденсатор - это теплообменник, представляющий собой змеевик из тонких медных трубок с алюминиевыми пластинами (ребрами) для увеличения площади теплоотдачи. В него поступает горячий сжатый хладагент из компрессора. С помощью вентилятора через конденсатор прогоняется поток наружного воздуха. Поскольку температура хладагента значительно выше температуры уличного воздуха, происходит интенсивная передача тепла от хладагента окружающей среде. В результате хладагент охлаждается и конденсируется, переходя из газообразного состояния в жидкое, оставаясь при этом под высоким давлением.
• Вентилятор создает мощный поток воздуха, продувающий конденсатор для эффективного отвода тепла. Скорость его вращения может регулироваться в зависимости от режима работы и нагрузки.
• Четырехходовой клапан (в моделях с обогревом) - ключевой элемент для реверсирования цикла и работы на тепло. Он меняет направление потока хладагента, заставляя внутренний и внешний блоки как бы "меняться ролями".
• Плата управления (в инверторных и некоторых on/off моделях) контролирует работу компонентов внешнего блока, обменивается данными с внутренним блоком.
• Защитный корпус предохраняет внутренние компоненты от атмосферных воздействий (дождь, снег, пыль).

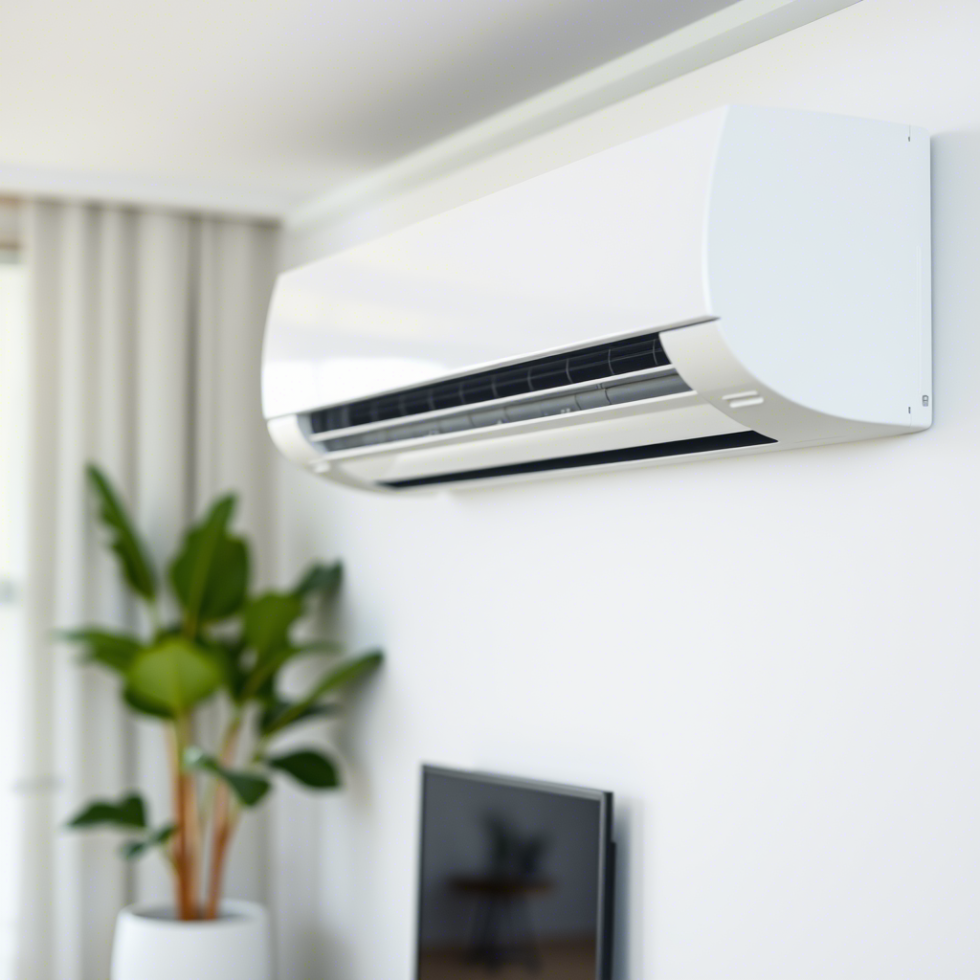

2. Внутренний блок располагается внутри обслуживаемого помещения, обычно на стене (настенные модели наиболее популярны), но существуют также кассетные, канальные, напольно-потолочные и колонные варианты. Его задача – теплообмен с воздухом помещения и распределение обработанного воздуха. Основные элементы:

• Испаритель - второй ключевой теплообменник системы, также выполненный из медных трубок и алюминиевых пластин. Сюда поступает жидкий хладагент под низким давлением после дросселирующего устройства. Температура хладагента в испарителе очень низкая. Вентилятор внутреннего блока прогоняет комнатный воздух через ребра испарителя. Воздух отдает свое тепло холодному хладагенту и охлаждается. Сам хладагент, поглощая это тепло, вскипает и испаряется, переходя из жидкого состояния в газообразное.
• Вентилятор (центробельный или тангенциальный) забирает воздух из помещения, прогоняет его через фильтры и испаритель, а затем направляет охлажденный (или нагретый) поток обратно в комнату через систему жалюзи, регулирующих направление потока.
• Система фильтров обычно включает грубый фильтр (сеточка), задерживающий крупную пыль и пух, и может быть дополнен различными тонкими фильтрами (угольный – от запахов, антибактериальный, катехиновый, плазменный и т.д.) для глубокой очистки воздуха.
• Дренажная система (поддон и трубка) - в процессе охлаждения воздуха на холодном испарителе конденсируется влага (как роса на холодном стекле). Эта вода собирается в поддон и отводится по дренажной трубке на улицу или в канализацию.
• Жалюзи (вертикальные и горизонтальные) регулируют направление потока обработанного воздуха, позволяя равномерно распределить его по помещению и избежать прямого обдува.
• Плата управления - "Мозг" внутреннего блока. Принимает команды с пульта ДУ, управляет вентилятором, жалюзи, режимами работы, обменивается данными с внешним блоком. Отвечает за индикацию состояния и ошибок.
• Воздухозаборная решетка - через нее воздух из помещения всасывается внутрь блока.
• Декоративный корпус придает блоку эстетичный вид.

Роль хладагента (фреона)

Хладагент, часто именуемый фреоном (по названию одной из первых марок), представляет собой специальное вещество с особыми термодинамическими свойствами. Он циркулирует по замкнутому контуру между наружным и внутренним блоками кондиционера, выступая в роли рабочего тела. Именно хладагент переносит тепло: из помещения наружу в режиме охлаждения или с улицы в помещение в режиме обогрева.

Современные хладагенты, такие как R-410A и R-32, обладают рядом ключевых свойств, обеспечивающих эффективную работу системы. Важнейшими из них являются низкая температура кипения, позволяющая веществу испаряться и поглощать тепло из комнатного воздуха при минусовых температурах, и высокая теплота парообразования, благодаря которой при испарении поглощается, а при конденсации выделяется значительное количество тепловой энергии. Кроме того, они характеризуются химической стабильностью, то есть не разлагаются и не вступают в опасные реакции в условиях рабочих температур и давлений внутри контура.

Безопасность и экологичность также являются критически важными параметрами для современных хладагентов. Они малотоксичны. Однако некоторые, как R-32, обладают определенной горючестью, что требует соблюдения особых мер предосторожности при монтаже и обслуживании. С экологической точки зрения, современные хладагенты имеют нулевой потенциал разрушения озонового слоя (ODP = 0). Их потенциал глобального потепления (GWP) хотя и снижен по сравнению со старыми веществами, все еще значителен, особенно у R-410A; хладагент R-32 имеет примерно на 30% меньший показатель GWP.

Нормальная и эффективная работа кондиционера возможна только при наличии в системе строго определенного количества чистого хладагента. Утечка фреона или его недостаточное количество приводят к резкому снижению производительности как в режиме охлаждения, так и в режиме обогрева. Это также вызывает перегрев компрессора и может стать причиной серьезной поломки всего агрегата.

Цикл охлаждения

Процесс охлаждения – это непрерывно повторяющийся цикл, состоящий из четырех основных этапов, происходящих с хладагентом:

1. Испарение и поглощение тепла (во внутреннем блоке): низкокипящий жидкий хладагент под низким давлением поступает в теплообменник внутреннего блока – испаритель. Температура хладагента здесь составляет всего 5-10°C. Вентилятор прогоняет теплый воздух из помещения через ребра испарителя. Теплый воздух контактирует с холодными трубками испарителя и отдает им свое тепло. Хладагент внутри трубок, поглощая это тепло, нагревается, вскипает и полностью испаряется, переходя в газообразное состояние. Воздух при этом охлаждается и, очищенный фильтрами, подается обратно в помещение. Влага из воздуха конденсируется на холодном испарителе и отводится дренажем.
2. Сжатие и нагрев (во внешнем блоке): газообразный хладагент, теперь уже теплый (но все еще относительно холодный по сравнению с температурой после сжатия), по медным трубкам фреонового контура поступает во внешний блок и всасывается компрессором. Компрессор сжимает газ, резко повышая его давление. В соответствии с газовыми законами, при сжатии газа его температура значительно возрастает. На выходе из компрессора хладагент представляет собой горячий газ (температура может достигать 70-90°C) под высоким давлением.
3. Конденсация и отвод тепла (во внешнем блоке): горячий сжатый газ поступает в другой теплообменник – конденсатор. Вентилятор внешнего блока создает поток более холодного наружного воздуха, который обдувает трубки и ребра конденсатора. Поскольку температура хладагента намного выше температуры уличного воздуха, происходит интенсивная передача тепла от хладагента окружающей среде. Отдавая тепло, горячий газообразный хладагент охлаждается и конденсируется, переходя обратно в жидкое состояние. Он все еще находится под высоким давлением. Воздух, прошедший через конденсатор, нагревается и рассеивается в атмосферу.
4. Дросселирование и снижение давления (обычно во внешнем блоке): горячий жидкий хладагент под высоким давлением теперь необходимо подготовить к повторному испарению. Для этого он проходит через дросселирующее устройство. Чаще всего это капиллярная трубка (очень тонкая и длинная медная трубка) или терморегулирующий вентиль (ТРВ). Проходя через это узкое место, хладагент резко теряет давление. В соответствии с физическими законами, при резком снижении давления происходит и резкое снижение температуры хладагента. На выходе из дросселирующего устройства получается смесь холодной жидкости и пара низкого давления. Этот холодный хладагент снова направляется во внутренний блок к испарителю, и цикл повторяется.

Как работает режим обогрева (тепловой насос)

Многие современные сплит-системы являются тепловыми насосами, то есть способны не только охлаждать, но и обогревать помещение, используя тот же самый принцип переноса тепла, но в обратном направлении. Ключевую роль здесь играет четырехходовой клапан, установленный во внешнем блоке.

При переключении кондиционера в режим обогрева четырехходовой клапан срабатывает и изменяет направление потока хладагента по контуру:

1. "Роли меняются": внешний блок (точнее, его теплообменник) теперь выполняет функцию испарителя, а внутренний блок – функцию конденсатора.
2. Забор тепла с улицы. Хладагент поступает во внешний блок, проходит через дросселирующее устройство (где давление и температура падают) и попадает в теплообменник внешнего блока (теперь испаритель). Даже при низких положительных температурах наружного воздуха (обычно до -10°C...-15°C, в зависимости от модели и технологии) хладагент способен закипать при очень низких температурах. Вентилятор внешнего блока прогоняет уличный воздух через испаритель. Хладагент поглощает тепловую энергию из этого наружного воздуха и испаряется.
3. Сжатие и нагрев - газообразный хладагент всасывается компрессором, сжимается, и его температура резко повышается.
4. Отдача тепла в помещение: горячий сжатый газ поступает в теплообменник внутреннего блока (теперь конденсатор). Вентилятор внутреннего блока прогоняет воздух из помещения через этот горячий конденсатор. Хладагент конденсируется, отдавая свое тепло комнатному воздуху. Воздух нагревается и подается обратно в помещение.
5. Дросселирование: жидкий хладагент из внутреннего блока снова проходит через дросселирующее устройство, давление и температура падают, и цикл повторяется.

Важно понимать, что кондиционер не "производит" тепло из электричества, как обычный обогреватель. Он переносит тепловую энергию с улицы в помещение, используя электроэнергию в основном для работы компрессора и вентиляторов. Коэффициент эффективности (COP) теплового насоса обычно составляет 3-4, что означает: на 1 кВт затраченной электроэнергии он переносит 3-4 кВт тепла. Это делает его гораздо более энергоэффективным способом обогрева по сравнению с электрическими нагревателями (COP=1).

Дополнительные функции: осушение, вентиляция, очистка

Помимо основных режимов охлаждения и обогрева, современные кондиционеры обладают целым рядом полезных дополнительных функций, значительно расширяющих их возможности. Одной из ключевых является режим осушения, часто обозначаемый как Dry. Он особенно востребован при высокой влажности воздуха, когда сильное охлаждение не требуется. В этом режиме кондиционер работает на пониженной мощности охлаждения, а вентилятор внутреннего блока вращается минимально тихо. Воздух интенсивно контактирует с холодным испарителем, что приводит к конденсации и удалению излишней влаги, при этом его температура снижается незначительно. Для компенсации возможного переохлаждения система может кратковременно включить обогрев после достижения заданного уровня влажности.

Не менее важен режим вентиляции, или Fan. В этом случае компрессор и циркуляция хладагента полностью отключаются. Работает только вентилятор внутреннего блока, прогоняя воздух помещения через фильтры и равномерно распределяя его по комнате. Это позволяет очищать и перемешивать воздух без изменения его температуры, причем часто доступно несколько скоростей вентилятора.

Очистка воздуха – это сквозная функция, работающая во всех режимах, включая охлаждение, обогрев, осушение и вентиляцию. Воздух неизменно проходит через систему фильтров. Грубый механический фильтр задерживает основную пыль, шерсть и пух, требуя регулярной промывки водой. Угольный дезодорирующий фильтр поглощает неприятные запахи, табачный дым и газы, но имеет ограниченный ресурс и нуждается в замене. Многие модели оснащаются и другими фильтрами тонкой очистки, такими как антибактериальные, антиаллергенные, плазменные или фотокаталитические, предназначенными для улавливания мельчайших частиц, пыльцы, спор, бактерий, вирусов и аллергенов. Эффективность и срок службы этих фильтров варьируются в зависимости от их типа и качества.

Автоматический режим Auto значительно упрощает управление. Кондиционер самостоятельно анализирует текущую температуру в помещении, сравнивает ее с заданной пользователем и автоматически выбирает необходимый режим работы – охлаждение, обогрев или вентиляцию, а также оптимальную интенсивность для быстрого достижения и поддержания комфортных условий.

Для комфортного сна предназначен ночной режим Sleep. Через некоторое время после его активации система плавно повышает заданную температуру при охлаждении или понижает при обогреве на 1-3°C в течение нескольких часов. Это создает более физиологичные условия для сна и экономит электроэнергию, а скорость вентилятора при этом устанавливается на минимум для снижения шума.

Практичность повышают функции таймера, позволяющие запрограммировать включение или выключение устройства в заданное время, и режим "I Feel". В последнем случае датчик температуры встроен непосредственно в пульт дистанционного управления, и кондиционер поддерживает заданную температуру именно в той точке, где находится пульт. Производители также внедряют различные режимы экономии, такие как Econo Cool, и другие технологии, направленные на снижение энергопотребления без потери комфорта, например, за счет интеллектуального управления мощностью компрессора и вентиляторами.

Разновидности кондиционеров

Хотя сплит-системы (настенные) доминируют на бытовом рынке, существуют и другие типы кондиционеров, различающиеся конструкцией, местом установки и функционалом:

• Оконные кондиционеры - моноблок, устанавливаемый в оконный проем или тонкую стену. Все компоненты (компрессор, конденсатор, испаритель) находятся в одном корпусе. Плюсы: относительная простота монтажа, невысокая цена. Минусы: Высокий шум (компрессор в комнате), уменьшение площади окна/проема, не всегда эстетичный вид, ограниченная мощность.
• Мобильные (напольные) кондиционеры - также моноблок на колесиках. Горячий воздух от конденсатора отводится через гибкий гофрированный воздуховод, который нужно вывести в приоткрытое окно, дверь или специальное отверстие. Плюсы: Полная мобильность (можно перевозить), не требует монтажа. Минусы: Значительный шум, снижение эффективности из-за отбора части комнатного воздуха на охлаждение конденсатора (создается разряжение, подсасывается теплый воздух с улицы через щели), громоздкость, необходимость частого слива конденсата (или использования дренажной помпы).
• Мульти-сплит системы: один внешний блок соединен фреоновыми магистралями с несколькими (2-5) внутренними блоками разного типа (настенные, кассетные, канальные). Плюсы: Экономия места на фасаде (один внешний блок вместо нескольких), возможность индивидуального управления климатом в разных комнатах. Минусы: Более высокая стоимость по сравнению с отдельными сплитами, сложность проектирования и монтажа, снижение надежности (выход из строя внешнего блока останавливает всю систему), ограничение по суммарной мощности внутренних блоков.
• Канальные кондиционеры - внутренний блок скрытого монтажа устанавливается за подвесным потолком, в подсобном помещении или кладовке. Обработанный воздух распределяется по помещению через систему воздуховодов и решеток, вмонтированных в потолок или стены. Плюсы: Полная скрытность оборудования, возможность кондиционирования нескольких помещений (зон) с одного внутреннего блока, возможность организации полноценной приточной вентиляции (с подмесом свежего воздуха). Минусы: Самые сложные и дорогие проектирование и монтаж, необходимость места для размещения блока и прокладки воздуховодов, трудности с обслуживанием скрытого блока.
• Кассетные кондиционеры - внутренний блок также монтируется за подвесным потолком, но видимой остается только декоративная решетка (обычно 600x600 мм, как потолочная плитка). Воздух распределяется через эту решетку в 2 или 4 направлениях. Плюсы: Хорошее равномерное распределение воздуха по большому помещению, скрытость основного блока. Минусы: Требуется пространство над потолком (не менее 25-30 см), сложнее монтаж и обслуживание по сравнению с настенными блоками.
• Колонные кондиционеры - мощный напольный внутренний блок в виде колонны. Воздухозабор – снизу, подача охлажденного воздуха – вверх через жалюзи. Плюсы: Большая мощность без необходимости монтажа на стене, подходит для больших помещений (залы, рестораны). Минусы: Занимает место на полу, требует прокладки коммуникаций к внешнему блоку.
• Напольно-потолочные кондиционеры: внутренний блок монтируется либо внизу стены (ближе к полу), либо на потолке. Поток воздуха направляется вдоль стены или потолка, обеспечивая равномерное распределение без прямого обдува. Плюсы: Универсальность установки, равномерное распределение воздуха. Минусы: Менее распространены, чем настенные.
