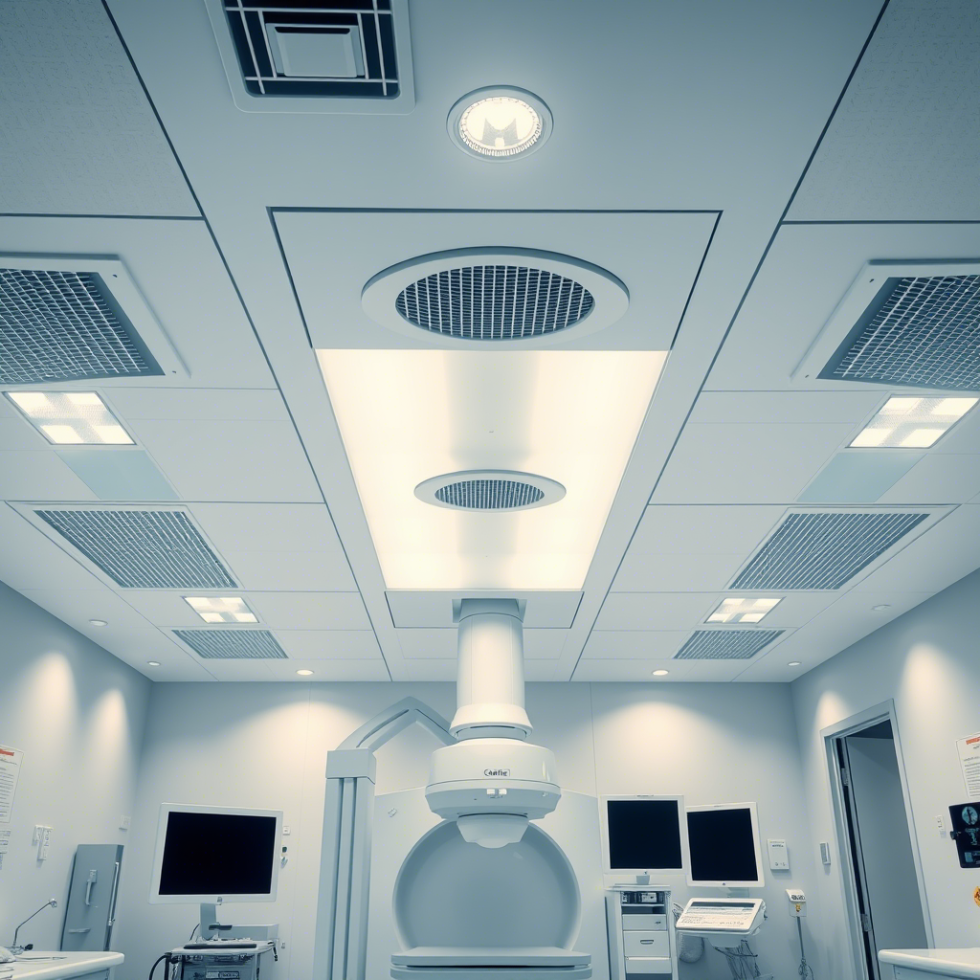

Вентиляция рентгенкабинета: актуальные нормы СанПиН и разбор типичных ошибок проектирования

Введение

Рентгеновский кабинет — это не просто комната с дорогостоящим оборудованием. Здесь работают люди, и их безопасность зависит не только от свинцовых экранов в стенах, но и от чистоты воздуха. Многие владельцы клиник и проектировщики сосредотачиваются исключительно на радиационной защите, совершенно забывая о невидимой, но не менее опасной угрозе.

Дело в том, что во время работы рентгеновской трубки происходит ионизация воздуха. Побочным продуктом этого процесса является озон. В малых концентрациях он пахнет свежестью после грозы, но в замкнутом пространстве кабинета быстро накапливается до токсичных значений. Первыми признаками отравления становятся головная боль, першение в горле и быстрая утомляемость врачей.

Именно поэтому работа вентиляционной системы в рентгенкабинете строго регулируется государственными нормами. Ошибка на этапе проектирования или монтажа приведет не только к штрафам от Роспотребнадзора и приостановке работы кабинета, но и к реальным проблемам со здоровьем у сотрудников.

В этой статье мы разберем актуальные требования СанПиН к воздухообмену, посмотрим, как правильно считать кратность вентиляции, и детально проанализируем типичные ошибки, которые чаще всего допускают проектировщики. Эта информация поможет вам создать безопасное пространство и без проблем пройти любую проверку.

Основные требования СанПиН к вентиляции рентгенкабинетов

Нормативная база для медицинских помещений строго регламентирует каждый этап проектирования. При разработке вентиляционной системы для рентгенкабинета необходимо опираться на действующие санитарные правила и своды правил (СП). Инспекторы Роспотребнадзора проверяют эти параметры в первую очередь, и любые отклонения трактуются как нарушение.

Чтобы система прошла проверку и реально защищала здоровье персонала, она должна соответствовать четырем базовым правилам:

• Полная автономность. Вентиляция рентгенкабинета должна быть полностью независимой от общеобменной системы здания. Воздух из этого помещения нельзя смешивать с воздушными потоками коридоров, соседних кабинетов или общих магистралей.
• Только прямоточная система. Использование рециркуляции (повторного использования воздуха после его очистки) строго запрещено. Отработанный воздух, содержащий озон, должен выбрасываться напрямую на улицу, минуя любые фильтры и теплообменники общего назначения.
• Нормативная кратность воздухообмена. Минимальная норма для стандартных рентгенкабинетов — трехкратный обмен всего объема воздуха в течение одного часа. Если в кабинете установлено оборудование с высокой тепловой нагрузкой (например, компьютерные томографы), расчет ведется индивидуально, и кратность может увеличиваться до 5–10 раз в час.
• Специфическое расположение вытяжных решеток. Озон тяжелее обычного воздуха, поэтому он естественным образом скапливается в нижней части помещения. Вытяжные решетки обязательно монтируются в нижней зоне (на высоте 0,2–0,3 метра от пола). Для создания равномерного потока и удаления тепла от оборудования их часто дополняют решетками в верхней зоне.

Соблюдение этих норм — фундамент, без которого дальнейшее проектирование не имеет смысла. Нарушение даже одного из этих пунктов автоматически делает эксплуатацию кабинета незаконной и опасной для врачей.

Расчет кратности воздухообмена: формулы и нормативы

Кратность воздухообмена — это ключевой параметр, который показывает, сколько раз за час воздух в помещении полностью заменяется на свежий. Для рентгенкабинетов этот показатель критически важен, так как именно от него зависит скорость удаления озона.

Базовая формула расчета

Расчет начинается с определения объема помещения. Для этого перемножаем длину, ширину и высоту кабинета. Полученное значение умножаем на нормативную кратность воздухообмена. Для стандартного рентгенкабинета минимальная кратность составляет 3 раза в час.

Формула выглядит следующим образом:

L = V × n

где:
L — необходимый воздухообмен (м³/ч);
V — объем помещения (м³);
n — кратность воздухообмена (для рентгенкабинетов минимум 3).

Учет теплового оборудования

Если в кабинете установлен мощный аппарат, например, компьютерный томограф, простого трехкратного обмена недостаточно. Оборудование выделяет тепло, которое нужно отводить. В таких случаях расчет ведут по двум параметрам и выбирают большее значение:

• по кратности воздухообмена (удаление озона);
• по избыточному теплу (охлаждение помещения).

Для точного расчета по теплу нужны данные из технического паспорта оборудования: мощность, тепловыделение, режим работы.

Баланс притока и вытяжки

Важный нюанс, о котором часто забывают: приток свежего воздуха должен составлять около 80% от объема вытяжки. Это создает небольшое разрежение в кабинете, что предотвращает распространение озона в коридор и соседние помещения. При этом разница между притоком и вытяжкой не должна превышать 10–15%.

Пример: если расчетная вытяжка составляет 900 м³/ч, то приток должен быть около 720–750 м³/ч.

Минимальные значения для разных типов кабинетов

Нормативы различаются в зависимости от типа оборудования:

• Рентгеновские кабинеты общего назначения — минимум 3-кратный обмен;
• Компьютерные томографы — 5–10-кратный обмен;
• Процедурные с флюорографами — 3-кратный обмен;
• Ангиографические комплексы — расчет индивидуальный, обычно не менее 8–10-крат.

Эти значения являются минимальными. Если помещение небольшое, а оборудование мощное, кратность увеличивают. Главное — не занижать показатели в угоду экономии на оборудовании.

Разделение приточной и вытяжной систем: почему это важно

Одна из самых грубых ошибок в проектировании — попытка сэкономить на оборудовании и объединить приточную и вытяжную системы в один блок. Для рентгенкабинетов такой подход категорически неприемлем. СанПиН требует полной независимости этих систем, и на то есть веские причины.

Риск обратного подсоса воздуха

Когда приток и вытяжка работают через один агрегат или связаны общими каналами, возникает опасность перетекания загрязненного воздуха обратно в помещение. В рентгенкабинете это критично: вместо удаления озон может снова попасть в кабинет вместе со свежим воздухом. Раздельные системы полностью исключают такую ситуацию.

Независимое регулирование потоков

Приточная и вытяжная системы выполняют разные задачи:

• Приток — обеспечивает подачу очищенного воздуха комфортной температуры;
• Вытяжка — удаляет загрязненный воздух с озоном и избыточным теплом.

Эти процессы требуют разной производительности и независимого управления. Раздельные системы позволяют точно настроить баланс: создать необходимое разрежение в кабинете и гарантировать, что озон не попадет в коридор.

Отсутствие рециркуляции

В объединенных системах часто применяют частичную рециркуляцию для экономии энергии — подмешивают часть отработанного воздуха к свежему. Для офисов это допустимо, но не для рентгенкабинета. Воздух, содержащий озон, должен удаляться полностью и безвозвратно. Только прямоточная раздельная система обеспечивает 100% удаление загрязнений.

Надежность и ремонтопригодность

Если комбинированная система выходит из строя, кабинет остается и без притока, и без вытяжки одновременно. Работа рентгена останавливается. При раздельных системах поломка одного вентилятора не парализует всю вентиляцию. Это особенно важно для медицинских учреждений, где простой кабинета — это финансовые потери и недовольство пациентов.

Требования к размещению оборудования

Приточные установки размещают так, чтобы забор воздуха происходил из чистой зоны — с улицы, подальше от вытяжных шахт и выхлопов. Вытяжные вентиляторы монтируют отдельно, обеспечивая прямой выброс на улицу без возможности попадания отработанного воздуха обратно в здание. Объединенные системы нарушают этот принцип, создавая риск короткого замыкания воздушных потоков.

Вывод прост: раздельные системы стоят дороже на этапе монтажа, но они обеспечивают безопасность, соответствие нормам и бесперебойную работу кабинета. Экономия здесь — это прямая дорога к проблемам с Роспотребнадзором.

Типичная ошибка проектирования: игнорирование автономности системы

Если в предыдущем разделе мы говорили о разделении притока и вытяжки внутри кабинета, то теперь разберем не менее важную тему — независимость всей системы вентиляции рентгенкабинета от общедомовой. Желание сэкономить на монтаже и оборудовании часто толкает проектировщиков и владельцев клиник на фатальную ошибку: подключение вентиляции рентгенкабинета к общеобменной системе здания. Казалось бы, зачем тянуть отдельные воздуховоды и ставить лишние вентиляторы, если по коридору уже проходит мощная магистраль?

На практике такое решение нарушает базовые требования безопасности и превращает рентгенкабинет в источник опасности для всей клиники.

Почему нельзя врезаться в общую магистраль

Главная проблема — это озон. При работе рентгеновского аппарата воздух в комнате ионизируется. Если вытяжка кабинета врезана в общий канал, отработанный воздух с примесью озона попадает в единую сеть. Даже при наличии обратных клапанов риск перетока загрязненного воздуха в соседние помещения (коридоры, зоны ожидания, другие кабинеты) остается критически высоким.

Зависимость от общего графика работы

Общеобменная вентиляция часто работает по таймеру или отключается в нерабочее время. Рентгенкабинет же может использоваться в экстренных случаях или в ночные смены. Если общий вентилятор отключен, а врач делает снимок, озон просто некуда будет деваться. Он останется в помещении, и специалист надышится токсичным газом.

Реальные последствия для клиники

Игнорирование автономности системы всегда вскрывается при первой же проверке Роспотребнадзора или при проведении замеров воздуха. Это приводит к цепочке неприятных событий:

• Штрафы и предписания. Инспектор выпишет штраф и даст срок на устранение нарушений.
• Приостановка деятельности. До момента переделки системы рентгенкабинет опечатают. Простой оборудования и потеря пациентов обойдутся клинике гораздо дороже, чем изначальная экономия на вентиляции.
• Дорогостоящий демонтаж. Чтобы исправить ошибку, придется не просто докупить вентилятор, а полностью переделывать сеть воздуховодов, что потребует нового проекта и строительных работ.

Автономная система — это не прихоть проверяющих органов, а базовое условие безопасной эксплуатации. Она гарантирует, что вредные выбросы останутся изолированными и будут удалены напрямую на улицу, независимо от того, что происходит в остальной части здания.

Неправильный выбор оборудования по уровню шума и производительности

Даже идеально спроектированная система вентиляции может оказаться бесполезной, если для нее выбрано неподходящее оборудование. Две самые распространенные проблемы — это избыточный шум и неверная производительность вентиляторов. Обе ошибки приводят к тому, что система либо не справляется с удалением озона, либо создает невыносимые условия для работы.

Проблема шума в медицинском кабинете

Рентгенолог — это врач, которому требуется концентрация внимания. Постоянный гул вентилятора мешает работе, повышает утомляемость и снижает качество диагностики. Кроме того, шум пугает пациентов, особенно детей, что осложняет проведение исследований.

Допустимый уровень шума в медицинских кабинетах составляет 35–40 дБА. Многие промышленные вентиляторы выдают 50–60 дБА и выше, что превышает норму в полтора раза.

Как выбрать тихое оборудование

При подборе вентиляторов обращайте внимание на следующие параметры:

• Уровень звукового давления. В технических характеристиках указываются два значения: уровень звуковой мощности (Lw) и уровень звукового давления (Lp). Для расчета шума в помещении нужен именно Lp. Требуйте от поставщиков данные для частоты 1000 Гц — это основной показатель.
• Тип вентилятора. Канальные вентиляторы с шумоизолированным корпусом работают тише открытых моделей. Радиальные вентиляторы обычно создают меньше шума, чем осевые при той же производительности.
• Частота вращения. Низкооборотистые вентиляторы работают тише. Если нужно снизить шум, лучше выбрать модель большего диаметра с меньшими оборотами, чем компактную высокоскоростную модель.

Ошибка заниженной производительности

Некоторые проектировщики выбирают оборудование «впритык» по расчетным значениям, не учитывая реальные условия эксплуатации. Это приводит к тому, что система не обеспечивает нужную кратность воздухообмена.

Причины недостаточной производительности:

• Неучтенное аэродинамическое сопротивление. Воздуховоды, повороты, решетки и фильтры создают сопротивление потоку воздуха. Реальная производительность вентилятора падает. Необходимо строить характеристику сети и подбирать вентилятор с запасом 15–20%.
• Загрязнение оборудования. Со временем лопасти вентилятора и решетки покрываются пылью, что снижает эффективность. Начальная производительность должна быть выше минимального норматива.
• Износ оборудования. Дешевые модели быстро теряют характеристики. Через год-два работы вентилятор может выдавать на 30% меньше воздуха, чем заявлено.

Ошибка завышенной производительности

Обратная ситуация — установка слишком мощного вентилятора «с запасом» — кажется менее критичной, но тоже создает проблемы:

• Перерасход энергии. Мощный двигатель потребляет больше электричества, увеличивая эксплуатационные расходы клиники.
• Сквозняки и дискомфорт. Избыточный приток холодного воздуха зимой создает дискомфорт для пациентов и персонала.
• Повышенный шум. Мощные вентиляторы работают громче, что нарушает требования по акустике.
• Нарушение баланса давления. Слишком мощная вытяжка создает избыточное разрежение, из-за чего дверь в кабинете становится трудно открыть, а воздух начинает подсасываться из щелей с грязью и пылью.

Решение: частотное регулирование

Оптимальный выход из ситуации — установка вентиляторов с частотным преобразователем. Такое оборудование позволяет плавно регулировать производительность, подстраиваясь под текущие условия:

• на минимальных оборотах вентилятор работает тихо и экономично;
• при интенсивной работе аппарата можно увеличить мощность;
• система служит дольше, так как нет постоянных пусков на полную мощность.

Частотное регулирование стоит дороже на этапе монтажа, но окупается за счет экономии электроэнергии и комфортных условий работы.

Как избежать штрафов при проверке Роспотребнадзора

Проверки Роспотребнадзора вызывают стресс у руководителей клиник, но если вентиляция рентгенкабинета спроектирована и смонтирована по правилам, бояться нечего. Инспекторы оценивают не только наличие бумаг, но и фактическое состояние системы. Чтобы пройти контроль без предписаний и штрафов, нужно держать в порядке как документацию, так и само оборудование.

Подготовьте полный пакет документов

Первое, что запросит инспектор — это бумаги, подтверждающие легальность и безопасность системы. У вас на руках всегда должен быть актуальный пакет:

Документ	Зачем он нужен
Проект вентиляции	Подтверждает, что система рассчитана и спроектирована с учетом норм СанПиН и характеристик оборудования.
Паспорт вентиляционной установки	Содержит технические характеристики, схему монтажа и данные о пусконаладочных работах.
Акт аэродинамических испытаний	Доказывает, что фактическая производительность системы соответствует проектным значениям.
Протокол замеров уровня шума и озона	Подтверждает, что микроклимат в кабинете безопасен для персонала и пациентов.
Журнал технического обслуживания	Фиксирует регулярность чистки, замены фильтров и проверки работоспособности системы.

На что смотрит инспектор при физическом осмотре

После изучения бумаг специалист спустится в кабинет. Чтобы не получить штраф на месте, убедитесь, что соблюдены следующие базовые условия:

• Расположение решеток. Вытяжные решетки должны находиться в нижней зоне (15–30 см от пола). Если они висят под потолком — это прямое нарушение, так как тяжелый озон не будет удаляться.
• Автономность. Инспектор может попросить показать трассу воздуховодов. Убедитесь, что вытяжка из рентгенкабинета не врезана в общую вентиляцию здания и имеет отдельный выход на улицу.
• Работоспособность. Система должна включаться. Часто бывает, что из-за шума или сквозняков персонал просто отключает вентиляцию или выдергивает шнур из розетки. Это грубейшее нарушение, которое легко выявляется.
• Отсутствие посторонних предметов. Вокруг приточных и вытяжных решеток не должно быть шкафов, стеллажей или медицинской аппаратуры, перекрывающих поток воздуха.

Регулярное обслуживание и замеры

Мало просто правильно смонтировать систему. СанПиН требует поддерживать ее в рабочем состоянии. Заключите договор со специализированной организацией, которая будет проводить плановое обслуживание.

Оптимальный график включает:

• Ежеквартальную чистку воздуховодов и замену фильтров (если они есть на притоке).
• Ежегодные инструментальные замеры кратности воздухообмена и концентрации озона.
• Проверку уровня шума не реже одного раза в год или после любого ремонта вентиляторов.

Своевременное обслуживание не только убережет от штрафов, но и продлит срок службы дорогостоящего вентиляционного оборудования. Помните: отсутствие журнала ТО или просроченные замеры воздуха трактуются проверяющими так же строго, как и полное отсутствие вентиляции.

Заключение

Вентиляция рентгенкабинета — это не формальность и не статья расходов, которую можно урезать в угоду бюджету. Это полноценная инженерная система, от которой зависит здоровье врачей, безопасность пациентов и юридическая устойчивость клиники.

Главные принципы, которые стоит запомнить: автономность от общедомовых систем, прямоточность без рециркуляции, правильный расчет кратности с учетом теплового оборудования и грамотный подбор тихих вентиляторов с запасом производительности. Соблюдение этих правил избавит вас от штрафов, простоев и жалоб персонала.

Проектирование и монтаж вентиляции рентгенкабинета стоит доверять только специализированным компаниям, имеющим опыт работы с медицинскими объектами. Экономия на проекте сегодня почти гарантированно обернется дорогостоящей переделкой и потерей времени завтра. Инвестиции в правильную вентиляцию — это инвестиции в бесперебойную работу вашего кабинета на годы вперед.
